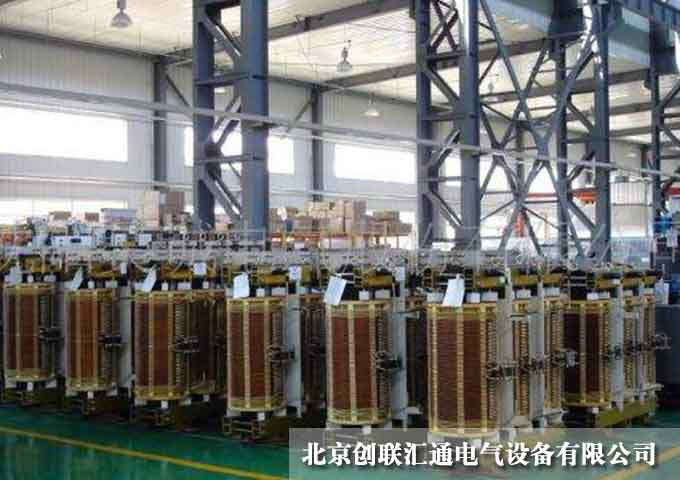

干式變壓器的結構

　　

　　先要由硅鋼片構成的鐵芯和環氧樹脂澆注的線圈構成, 凹凸壓線圈之間安排絕緣筒增添電斷氣緣, 并由墊塊支持和束縛線圈, 其零部件搭接的緊固件均有防松機能。?

　　

　　機關機能：

　　

　　⑴固體絕緣包封繞組

　　

　?、撇话饫@組

　　

　　繞組：兩個繞組中，電壓較高的是高壓繞組，較低的是高壓繞組。

　　

　　從高、高壓繞組的相對位置看，高壓可分為齊心式、交迭式。

　　

　　齊心式繞組簡樸，制造便利，均采取這類布局體例。

　　

　　交迭式，先要用于特種變壓器。

　　

　　干式變壓器：依托氛圍對流停止冷卻，普通用于部分照明、電子線路等小容質變壓器，在電力體系中，普通汽機變、汽鍋?zhàn)儭⒊易?、除塵變、脫硫變等都是干式變，變比為6000V/400V，用于帶額定電壓380V的負載。

　　

　　簡樸的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。

　　

　　干式變壓器結構特性:：

　　

　　1.鐵芯

　　

　　采取優良冷軋晶粒取向硅鋼片，鐵芯硅鋼片采取45度全斜接縫，使磁通沿著硅鋼片接縫標的目的經由過程。

　　

　　2.繞組有以下幾種：

　　

　　(1)環繞糾纏式；

　　

　　(2)環氧樹脂加石應砂添補澆注；

　　

　　(3)玻璃纖維加強環氧樹脂澆注(即薄絕緣布局) ；

　　

　　(4)多股玻璃絲浸漬環氧樹脂環繞糾纏式；

　　

　　(普通多采取3,由于它能有用的避免澆注的樹脂開裂,進步了裝備的靠得住性) 。

　　

　　3.高壓繞組

　　

　　普通采取多層圓筒式或多層分段式布局。

　　

　　4.高壓繞組

　　

　　普通采取層式或箔式布局。

　　

　　干式變壓器情勢：

　　

　　1.開啟式。是一種經常使用的情勢，其器身與大氣間接打仗，順應于比力枯燥而干凈的室內，(情況溫度20度時，相對濕度不該跨越85%)，普通有氛圍自冷微風冷兩種冷卻體例。

　　

　　2.關閉式。器身處在封鎖的外殼內，與大氣不間接打仗.(因?yàn)槊芊狻⑸崆疤岵?，先要用于礦用它屬因而防爆型的) 。

　　

　　3.澆注式。用環氧樹脂或別的樹脂澆注作為主絕緣，它布局簡樸、體積小，合用于較小容量的變壓器。
